GLD / 302




1. Beschreibung


Die GLD / 302 ist eine doppelwirkende Gleitringdichtung mit patentiertem selbstjustierendem Gegenring.
Die GLD / 302 besitzt eine patentierte "Pumpwirkung" zur besseren Zirkulation des Spermediums.
Die GLD / 302 ist eine sehr zuverläßige doppelwirkende Gleitringdichtung.
Aufgund der Doppeldruckentlastung ist die Funktion der Dichtung unabhängig vom Sperrmediumdruck.
Bei Verlust des Sperrmediumdruckes bleibt die Dichtung geschlossen. Die Dichtung darf auch bei Sperrmediumdrücken gefahren werden, die unterhalb des Produktdruckes liegen.

Lieferbare Größen:      25 mm bis 125 mm (andere Größen auf Anfrage)
Betriebsdrücke:           Vakuum bis 30 bar
Betriebstemperatur:    -30°C bis +260°C (abhängig von der eingebauten Nebendichtung)
Einbaumaße:                Hier Klicken

2. Konstruktionsvorteile


  • Doppeldruckentlastet
  • Nicht verstopfende Konstruktion
  • Externer Klemmring
  • Federn außerhalb des gepumpten Mediums
  • Selbstjustierender Gegenring
  • Keine Einriefelung der Pumpenwelle
  • Leckageanschluß
  • Geringe Turbulenz verursachende mediumberührte Dichtungsteile


    		•

    3. Werkstoffe


      Gleitringe
    • Kohle
    • Siliziumkarbid
    • Wolframkarbid
      Gegenringe
    • Siliziumkarbid
    • Wolframkarbid
    • Aluminiumoxid
      Metallteile
    • 316SS als Standard Werkstoff
    • Andere Werkstoffe ebenfalls lieferbar
      Nebendichtungen
    • Viton oder EPDM als Standard
    • Alle anderen Elastomere ebenfalls lieferbar

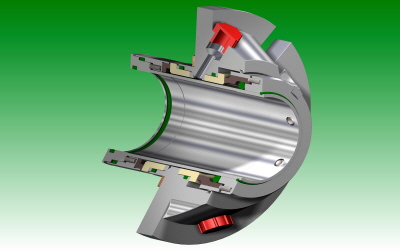

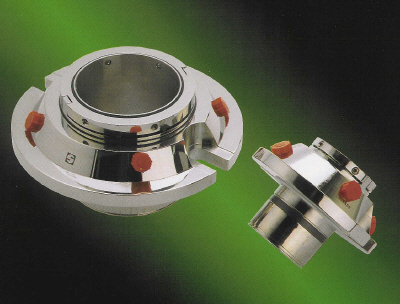

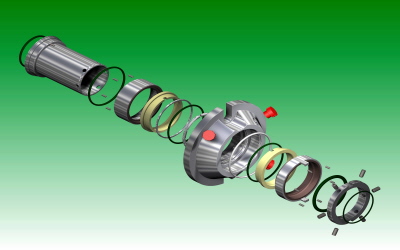

    4. Bilder
